二、测量原理

　　HSPH 系列多孔平衡流量计遵循流体力学定律和伯努利方程，流量计流出系数、传感器多孔孔径位置、形状设计和开孔数量通过独特的研发数据演算，并对 各种工况进行优化，使测量精度、重复性、量程比、 永久压损等综合指标达到佳，成为目前先进的差压式流量计。

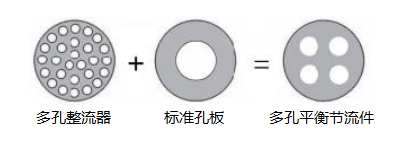

　　HSPH 系列多孔平衡流量计结合了多孔整流器和标准孔板的测量原理，在节流板中心一个圆孔的基础上， 对称分布数量不等的圆孔。当介质流过圆孔时，流体被平衡调整，涡流被小化，形成近似理想流体，通过取压装置和变送器，可获得稳定的差压信号，根据伯努利方程计算出流体的流量。

　　公式：

　　Q=KY

　　式中：

　　Q ：介质流量(m3/h)

　　K ：系 数

　　Y ：压缩系数

　　△P： 差 压 值 (Pa) ρ：介质密度(Kg/m3)

　　HSPH 系列多孔平衡流量计实现了流场平衡整流达到好的效果，充分满足流体力学定律对流体测量的要求，将死区效应降到低。节流件前后产生的涡流大大降低，显著提高了测量精度，无需很长的直管段整流，永久压力损失由于涡流减少降低到传统节流装置的约 1/3，量程比扩展到 10：1， 杂物滞留现象基本消除，无锐角设计大大提高了产品使用寿命。

　　三、特 点

　　3.1 测量精度高

　　HSPH 系列多孔平衡流量计对称多孔设计，使流场达到平衡，能基本消除仅一个孔节流带来的死区效应，取压区域涡流大大降低，取压口拾取的差压信号信噪比大大提高;振动降低，稳定性提高，传感器检测精度大大提高，可达到 0.5%精度。

　　3.2 直管段要求短

　　HSPH 系列多孔平衡流量计对称多孔设计，能将流场快速整流成近似理想体，无需过多的直管段整流。

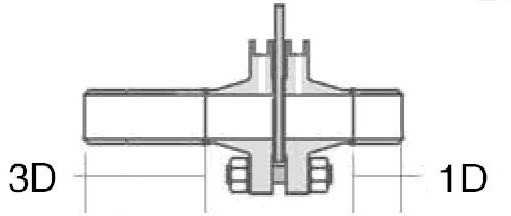

　　对前、后直管段的要求小，安装时前直管段要求为 3D， 后直管段要求为 1D(如图)。

　　3.3 永久压损小

HSPH 系列多孔平衡流量计结构设计无死区效应， 在相同的差压值情况下，能将标准孔板因死区涡流带 来永久压力损失降低 2-3 倍，可以大量节省装置运行过程中的流体输送能源（如图）。

　　3.4 测量范围宽

　　HSPH 系列多孔平衡流量计突破标准节流装置的

　　测量局限，可以根据流体特性进行灵活多变的结构设计。量程比达到 10：1 雷诺数拓宽为 200～10000000，

　　3.5 稳定性好

　　HSPH 系列多孔平衡流量计在下游形成的涡流小，从而信号稳定性好。其它类型的节流装置在节流件后形成的涡流较长，产生高幅、低频波动信 号，这些信号会对差压变送器的数值造成干扰。

　　3.6 可测量脏污介质

　　HSPH 系列多孔平衡流量计的平衡设计，减少了紊流剪切力和涡流的形成，从而大大降低了滞留死区的现象，保证脏污介质可以顺利通过多个孔， 减小了流体孔被堵塞的机会。

　　3.7 双向流检测结构设计

　　HSPH 系列多孔平衡流量计可以进行气液两相、浆料、含少量固体颗粒介质的测量。结构上采用双向直孔，对称结构的设计，可方便的测量介质双向流量。

　　3.8 节能型设计

　　HSPH 系列多孔平衡流量计是一种节能型差压式流量计，具体体现为：

　　a、 由于测量精度高，所以可做计量使用，从而节约了因计量不准确而造成的贸易结算损失;

　　b、 由于压力损失小，所以降低了介质在输送过程中动能的损失，从而节省了相当大的运行成本;

　　c、 直管段要求短，节省了工艺管道材料和施工费用;

　　d、 长期稳定性运行，无边缘磨损，延长了检定周期，节约了检定费用。

　　四、技术参数

　　● 介质范围：气体，液体 ，蒸汽，气液混合介质

　　● 公称通径：DN15～3000

　　● 连接方式：夹持连接 法兰连接 焊接式

　　● 准 确 度 ： 0.5 级

　　● 重 复 性 ： ±0.2%

　　● 量 程 比 ： 10:1

　　● 前后直管段要求：前 3DN，后 1DN

　　● 雷诺数适用范围：200～10000000

　　● β 值范围： 0.25-0.85

　　● 介质温度范围： -200℃~-600℃

　　● 介质压力范围： ≤42Mpa

　　● 材质范围： 材质根据用户要求

　　● 法兰标准： 标准根据用户要求

　　五、安装方式

　　1. 夹持式多孔平衡流量计由多孔节流件、垫片、法兰、紧固螺栓螺母组成;

　　2. 法兰式多孔平衡流量计由多孔节流件，取压装置、垫片、配对法兰、紧固螺栓螺母等组成;

　　3. 焊接式多孔平衡流量计由多孔节流件，取压装置组成。

　　六、安装说明

　　HSPH 多孔平衡流量计管道安装分为夹持式、法兰式和焊接式，根据用户要求采用不同的连接方式。

　　5.1 直管段要求

　　节流装置部分在出厂前已组装好，可以直接安装在管道上，安装时前直管段为 3D，后直管段为 1D。

　　5.2 水平管道的安装(如下图)：

　　对液体介质，引压口和变送器装在管道下方左右 45?区间;气体介质，引压口和变送器装在管道上方左右45?区间;蒸汽介质，引压口水平，加装冷凝装置。

　　5.3 垂直管道的安装(如下图)：

　　对液体介质，变送器装在引压管的管下方;气体介质，变送器装在引压管的管上方;蒸汽介质，引压口水平，加装冷凝装置。

　　七. 型号说明

型号	规格代码	说明
ZPL		多孔平衡流量计
测量介质	-1 2 3	液体 气体 蒸汽
取压方式	-F Z J	法兰取压 角接取压 径距取压
管道连接方式	-J F H	夹持式 法兰式 焊接式
公称通径	-DN	****

　　备注：多孔平衡流量计的材质依用户要求制作。
